應用需求與挑戰
在半導體封裝檢測中，主要任務是發現焊點缺陷、引線鍵合異常以及層間錯位等問題。由于封裝結構精細復雜，相機需要提供高分辨率和高對比度成像，以清晰分辨微小細節。同時，產線節拍要求極高，只有具備高速采集與穩定數據吞吐的相機，才能避免成為檢測環節的瓶頸。
典型相機推薦
Gemini 8KTDI

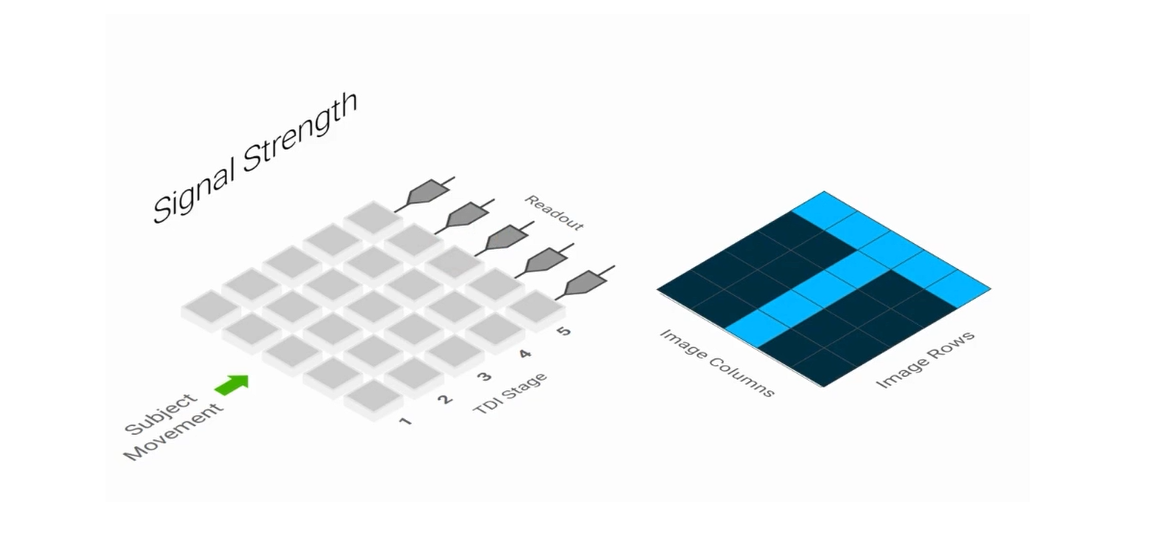

深紫外高速TDI-sCMOS相機
Gemini 8KTDI 不僅在核心應用波段的靈敏度性能的大幅升級，266nm和355nm紫外波段的量子效率分別高達63.9%和58%，420nm可見光波段達到了93.4%的峰值水平；Gemini 8KTDI 還率先實現了100G CoF高速數據接口技術的應用，8K行頻速度高達1MHz，整體通量性能較上一代實現了翻倍升級，同時搭載鑫圖穩定可靠的制冷降噪技術，可有效降低系統高速運行時帶來的熱噪聲干擾，減少數據波動，提升檢測精度，特別適合半導體前道對精度和效率有高要求的應用場景。
Libra UV
紫外全局快門CMOS相機
Libra UV在365 nm波段量子效率達到48%，在UVA相機中達到了上游水平，確保檢測精度；152?fps @ 8.1MP的高幀率結合全局快門，可確保高速移動的產線平臺上獲得清晰圖像，滿足高速生產線對效率的要求，特別適合半導體后道大范圍巡檢及微米級缺陷快速篩查。
