Leo 3243 Pro
高通量大靶面掃描相機
- 堆棧式sCMOS
- 31 mm 大靶面
- 3.2 μm 像元
- 100 fps @ 43 MP
- 100G CoF 接口
產品介紹
Leo是鑫圖面對高通量?jī)x器新突破推出的科學機器視覺相機系列。Leo 3243正是該系列的第一款產品：它不是簡單的相機技術升級，而是針對高端儀器應用痛點和發展趨勢深度定制的專業成像解決方案，集成行業前沿先進技術，助力高端儀器邁入超大數據應用時代！
-

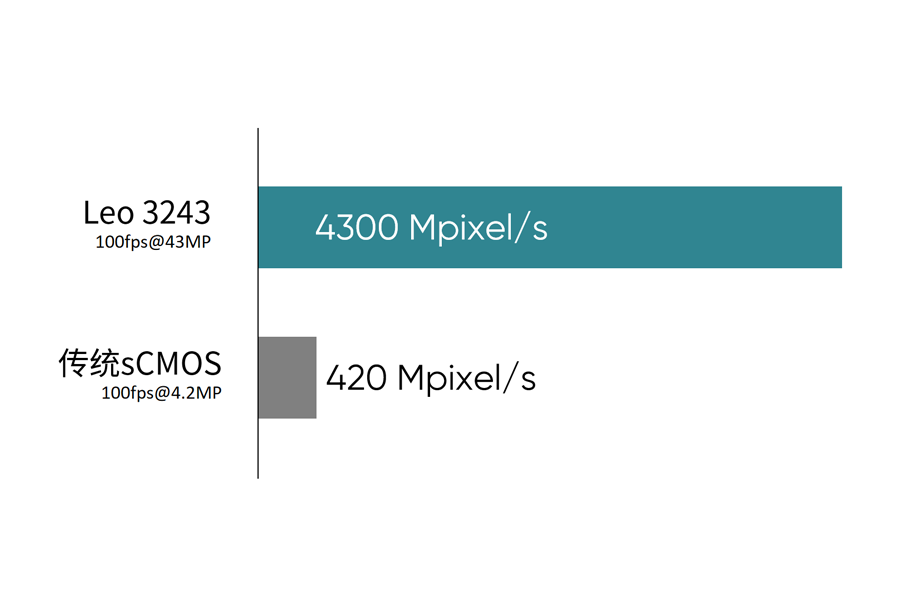

100fps@43MP 數據通量躍升10倍
傳統sCMOS芯片架構為追求高靈敏度，往往不得不犧牲分辨率和速度，已成為高通量成像的主要瓶頸。LEO 3243采用先進的堆棧式BSI芯片技術，在實現80%量子效率、2e-讀出噪聲和20Ke-單像素滿井容量的同時，支持100 fps@43 MP的高速輸出，數據通量較傳統sCMOS提升10倍，實現了靈敏度、分辨率和速度等性能的系統性突破。
-

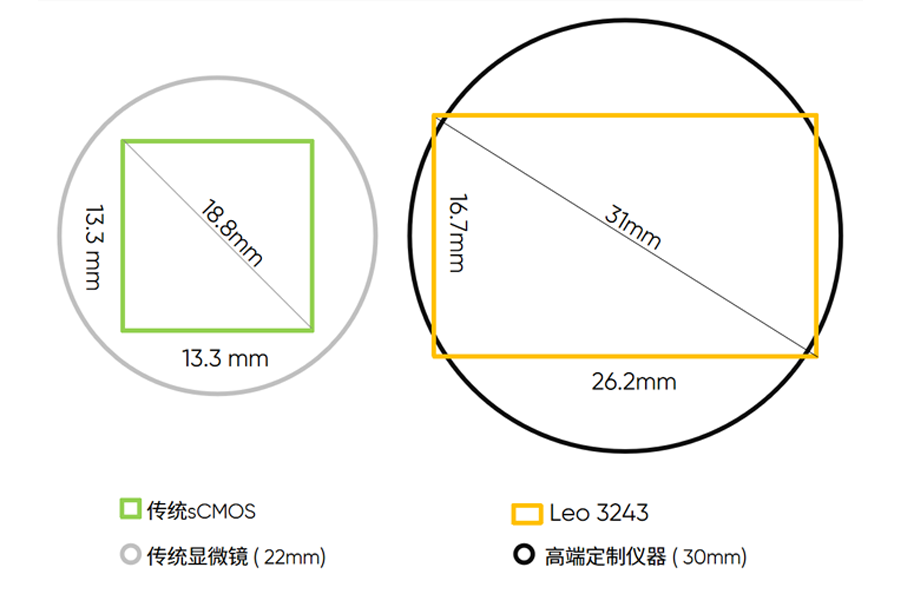

31mm 大靶面+3.2μm高分辨率像元
LEO 3243采用31mm靶面，單幀成像視野達到傳統sCMOS的2.5倍，這不僅大幅提升了成像效率，還能減少了圖像拼接誤差；3.2μm高分辨率像元，更加適配低倍物鏡（40倍以下）的奈奎斯特采樣率，為儀器提供更高質量的原始數據。
-

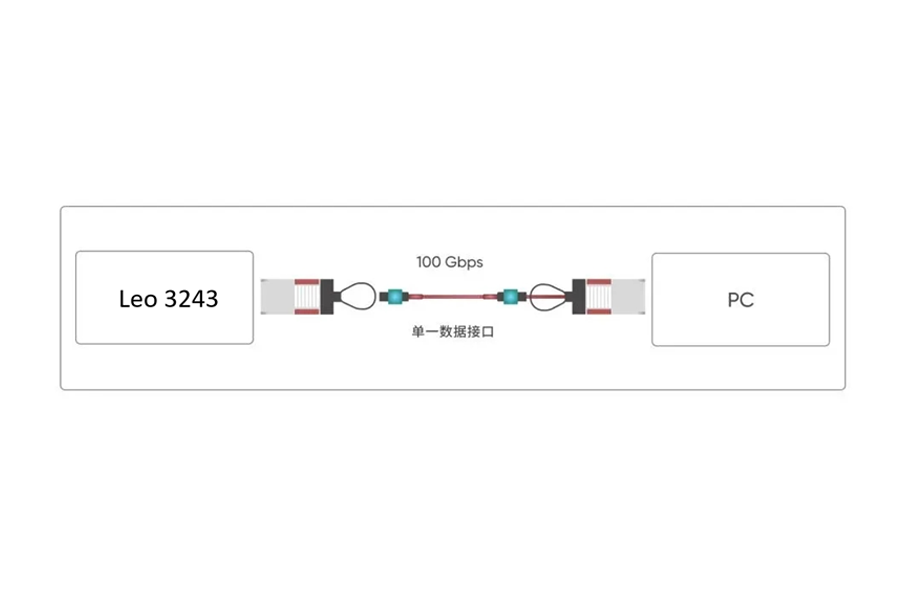

100G CoF 高速接口
傳統高速接口如CameraLink和CXP2.0，單通道帶寬已無法滿足需求，而多通道方案又面臨協議復雜、集成難度高的挑戰，難以支撐高通量數據的持續擴展。LEO 3243采用100G CoF高速接口技術，單接口即可實現100G帶寬，輕松支持43MP@100fps高通量數據的實時傳輸，具備高速、穩定和可擴展性強等優勢，徹底突破傳統接口的技術瓶頸。
技術參數 >
- 型號: Leo 3243 Pro
- 傳感器類型: Stacked BSI sCMOS
- 峰值量子效率: ＞ 80%
- 彩色 / 黑白: 黑白
- 對角線尺寸: 31 mm
- 有效面積: 26.2 mm x 16.7 mm
- 分辨率: 8192 (H) x 5232 (V)
- 像素尺寸: 3.2 μm x 3.2 μm
- 位深: 14 bit，16 bit
- 全分辨率幀率: 最大值：100 fps @ 43MP
- 讀出噪聲: 最小值: 1.9 e-
- 快門類型: 卷簾快門
- 制冷方式: 風冷，水冷
- 觸發模式: 硬件觸發，軟件觸發
- 外觸發輸出: 支持
- 數據接口: 100G QSFP28
- 光學接口: T/F/C Mount
- 備注: 如需了解更多技術參數信息，請下載產品技術規格書查看
下載 >
-
Leo 3243 Pro 結構圖紙
-
Leo 3243 Pro 技術規格書
-
Leo 3243 & Leo 3243 Pro 產品手冊
