Dhyana XV95
軟X射線（腔內）sCMOS相機
- ～100% QE @ 80-1000 eV
- 10?6 Pa 真空兼容度
- 100 ke- 滿阱容量
- 48 fps @ 4.2 MP
- USB 3.0
詢 價
產品介紹

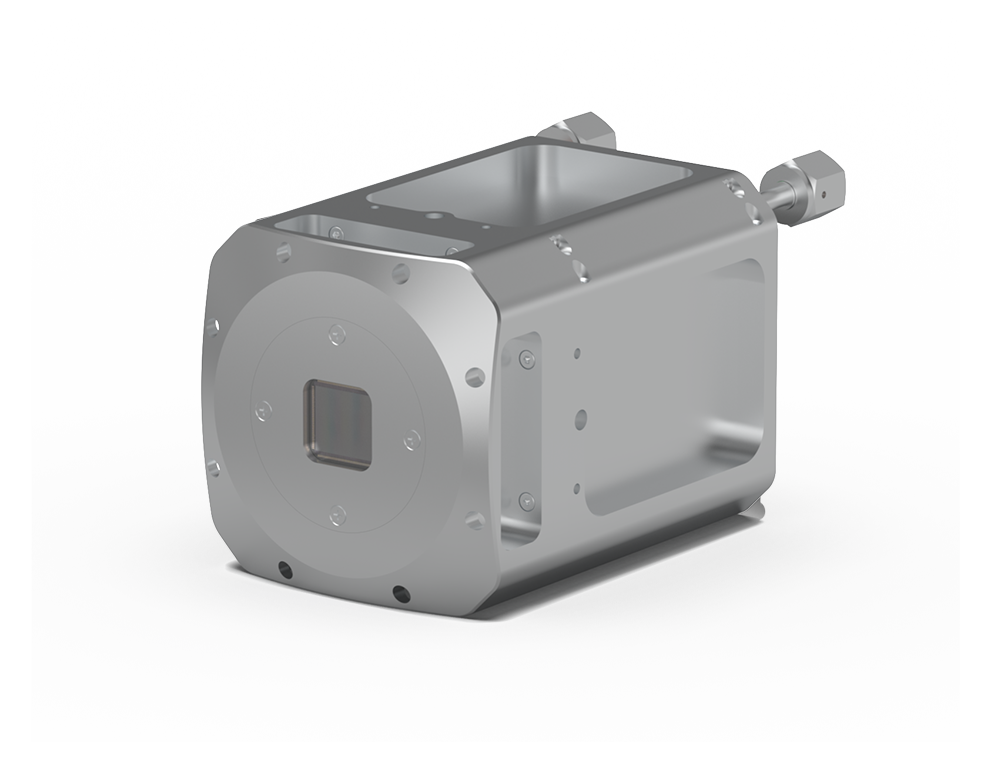

Dhyana XV95（簡稱：XV95）是鑫圖開發的專業軟X 射線腔內/ 腔外sCMOS 相機。它在對應的80-1000 eV 光子能量范圍內近乎達到了100% 的高量子效率水平，已成功應用于國內外多個同步輻射相關研究項目中。
-

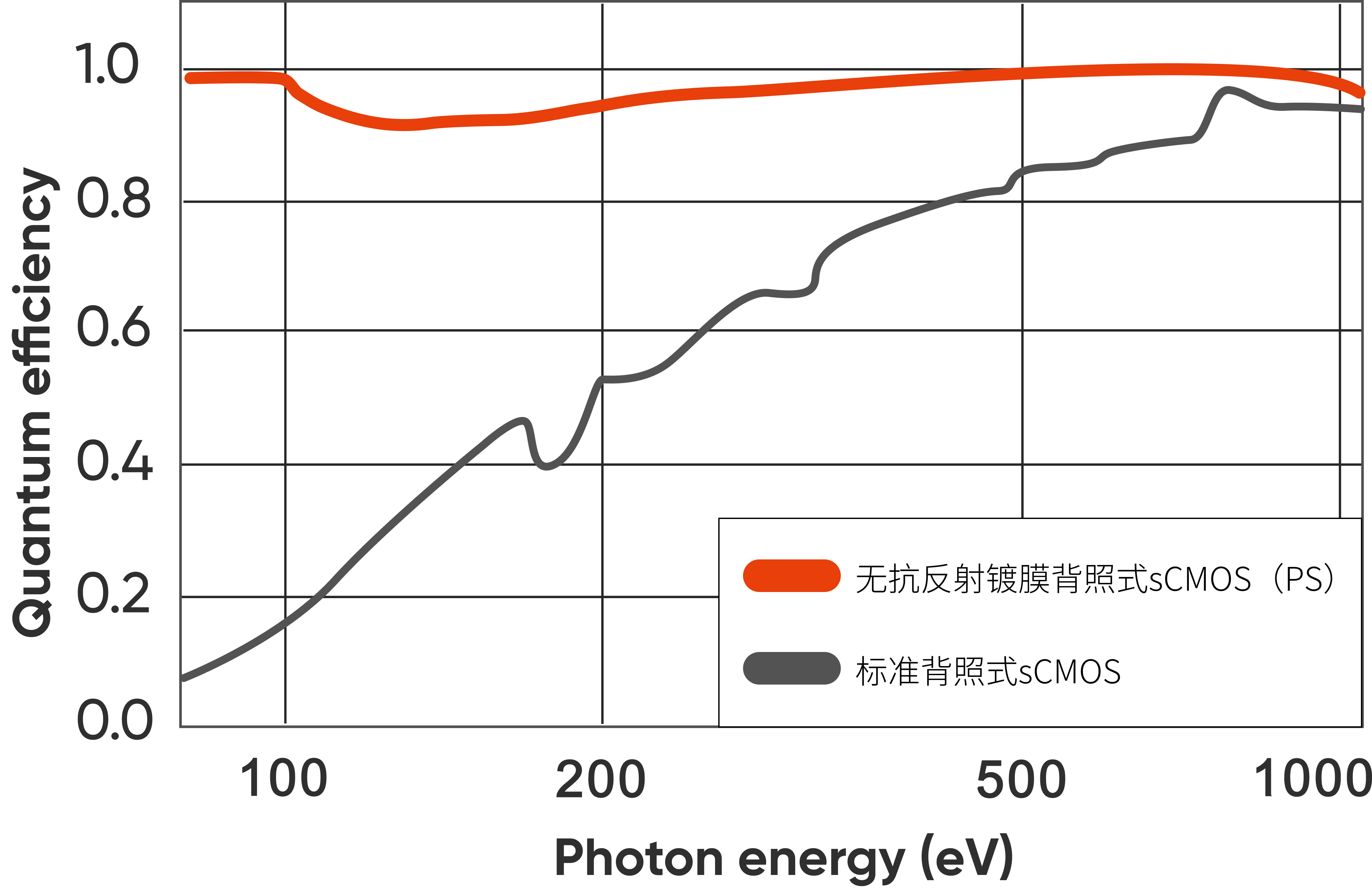

近100%量子效率 @ 80eV-1000eV
采用新一代無抗反射鍍膜背照式sCMOS芯片，在對應80eV-1000eV光子能量范圍內量子效率大幅提升，整體超過了90%，部分波段達到了近乎100%的超高水平，具有更專業的軟X射線、極紫外成像性能和抗輻射損傷能力。
-
10?6 Pa 真空兼容度
采用鑫圖先進制冷密封技術，真空兼容度最高可達10?6 Pa的超高水平，制冷深度最高可達-50℃@20℃，可大幅降低相機暗電流噪聲，提升長曝光應用時間。
-
高速高動態成像優勢

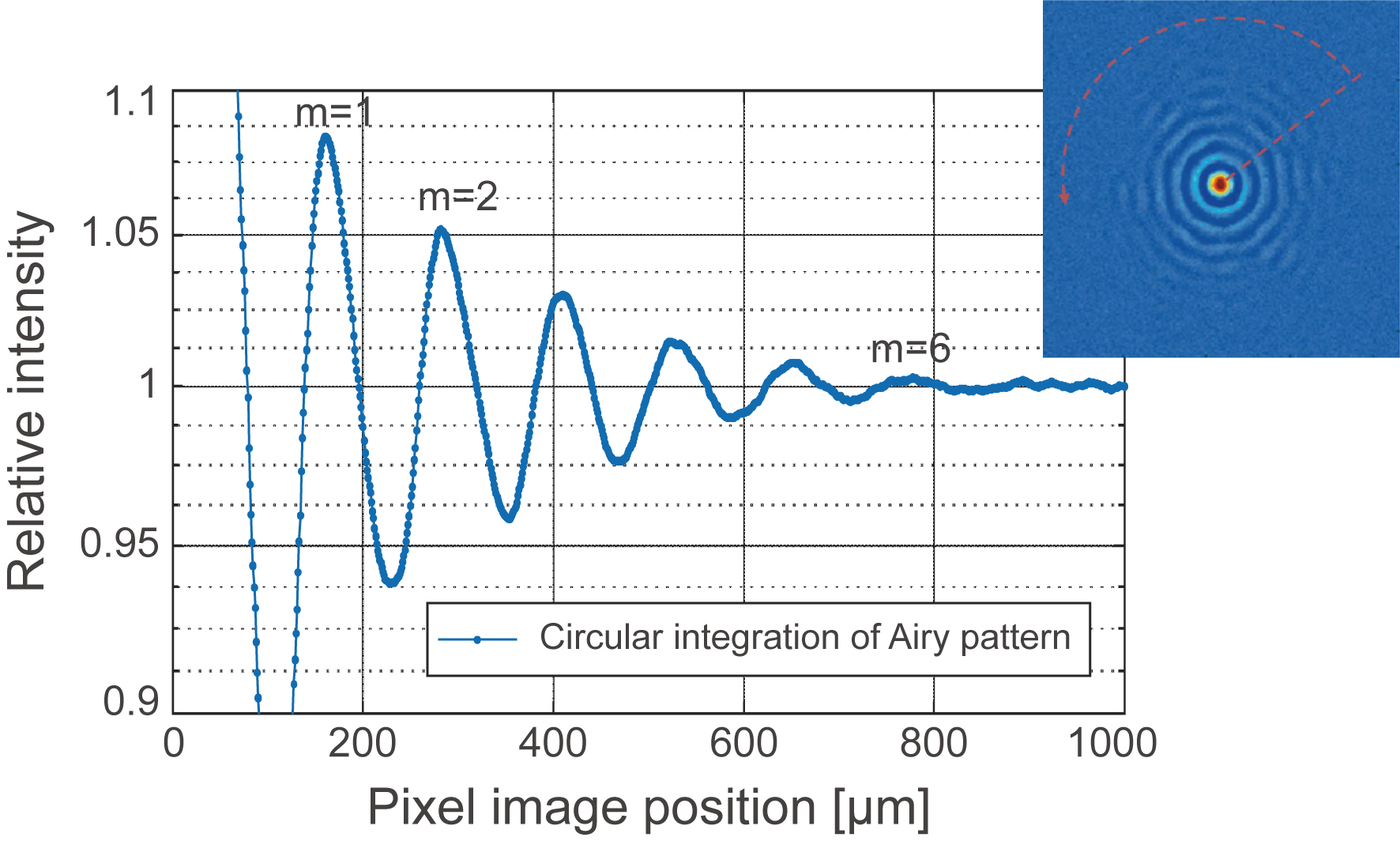

背照式sCMOS技術成像速度是CCD技術的數十倍，并整體呈現出非常高的動態范圍優勢。如圖所示，其在采集在軟X射線衍射圖例中，其衍射級數達到6階的極大值。
技術參數 >
- 型號: Dhyana XV95
- 芯片類型: 無抗反射鍍膜背照式sCMOS / 標準背照式sCMOS
- 峰值量子效率: ~100%
- 光譜范圍: 80 ~ 1000 eV / 200 ~ 1100 nm
- 彩色 / 黑白: 黑白
- 對角線尺寸: 31.9 mm
- 有效面積: 22.5 mm x 22.5 mm
- 分辨率: 4.2 MP, 2048 (H) x 2048 (V)
- 像素尺寸: 11 μm x 11 μm
- 全分辨率幀率: 最大值：48 fps @ 4.2 MP
- 讀出噪聲: 典型值: 1.6 e- (Median)
- 快門類型: 卷簾
- 制冷方式: 水冷
- 觸發模式: 硬件, 軟件
- 外觸發輸出: 支持
- 數據接口: USB 3.0-Over-Fiber
- 法蘭尺寸: 后穿墻法蘭DN100CF/ 用戶可定制
- 其他: 如需了解更多產品技術參數，請下載產品技術規格書查看
顯示更多
下載 >
-
驅動-Tucam-Camera-Driver
-
插件 - Micro-Manager 2.0
-
插件 - MATLAB
-
插件 - LabVIEW
-
Dhyana XF95 & Dhyana XV95 技術規格書
-
軟件 - Mosaic 3.0.7.6
-
Dhyana XV95 產品手冊
-
Dhyana XV95 結構圖紙
