Dhyana 9KTDI
高速TDI-sCMOS相機
- 510 kHz @ 9K
- 256 級TDI
- 180 nm ~ 1100 nm
- 風冷／水冷
- CoaXPress 2.0
詢 價
產品介紹
Dhyana 9KTDI（簡稱：9KTDI）背照式TDI 相機基于先進的sCMOS 背照式減薄和TDI 時間積分技術，采用可靠穩定的制冷封裝技術，覆蓋從180nm紫外到1100nm近紅外寬光譜，有效提升紫外TDI線掃、弱光掃描檢測能力，旨在為半導體晶圓缺陷檢測、半導體材料缺陷檢測、基因測序等應用提供更高效率、更穩定的檢測支持。
-

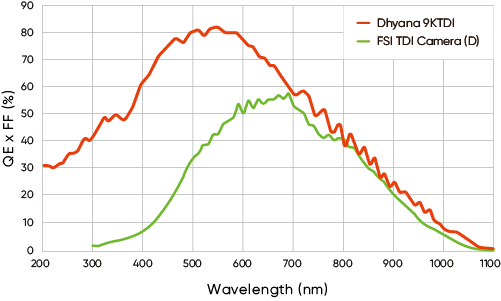

180nm-1100nm寬光譜
Dhyana 9KTDI 采用背照式 sCMOS 技術，已驗證的響應波段可覆蓋180 nm - 1100 nm區域。256級 TDI技術可以大幅提升紫外（193nm/266nm/355nm等波段）、可見光、近紅外等弱光成像信噪比，提高設備檢測精度。
-

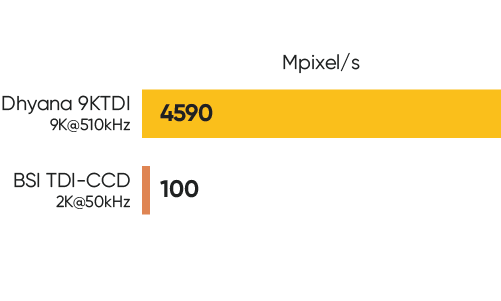

510kHz @ 9K 超高速線掃
Dhyana 9KTDI搭載CXP-12高速接口，支持1 x CXP-12 / 2 x CXP-12 / 4 x CXP-12靈活配置。 相機行頻最高可達9K @ 510 kHz，數據通量幾乎是目前主流8K線陣相機的6倍，背照式 CCD-TDI 相機的46倍，可大幅提高設備檢測效率。
-
先進制冷降噪技術
相機高速運行時產生的大量熱量，不僅會影響成像質量，還會引起測量結果的波動。鑫圖先進水冷和風冷技術，確保相機制冷性能即使長時間運行也能保持穩定狀態，降低設備誤檢率。
技術參數 >
- 型號: Dhyana 9KTDI
- 傳感器類型: BSI sCMOS TDI
- 量子效率: 38 % @ 266 nm，51% @ 355 nm，82 % @ 550 nm，38 % @ 800 nm
- 彩色 / 黑白: 黑白
- 有效像素: 9072 (H) x 256 (V)
- 最大線速度: 299 kHz @ 12 bit, 345 kHz@ 10 bit, 510 kHz @ 8 bit
- 像素尺寸: 5 μm x 5 μm
- 位深: 12 bit, 10 bit, 8 bit
- 讀出噪聲: 典型值：6.2 e- @ 12 bit, 6.6 e- @ 10 bit
- 觸發模式: 觸發輸入, 掃描方向輸入
- 觸發輸出: Strobe out
- 數據接口: CoaxPress 2.0
- 光學接口: M72 / 用戶可定制
- 電源功耗: 12 V / 8 A,< 60 W
- 制冷方式: 風冷，水冷
- 備注: 如需了解更多產品技術參數，請下載產品技術規格書查看
顯示更多

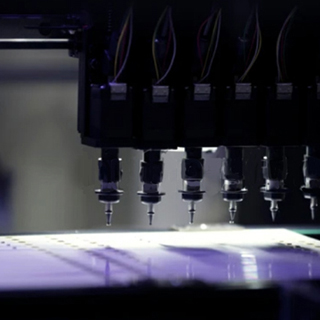

應用方向 >
下載 >
-
Dhyana 9KTDI 技術規格書
-
驅動 - KAYA 采集卡驅動
-
驅動 - eGrabber
-
驅動 - Tucsen Driver
-
Dhyana 9KTDI 產品手冊
-
軟件 - SamplePro（9KTDI & 9KTDI Pro）
請登錄下載此文件。
登錄相關產品 >
-

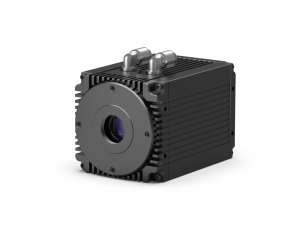

Dhyana 400BSI V2
